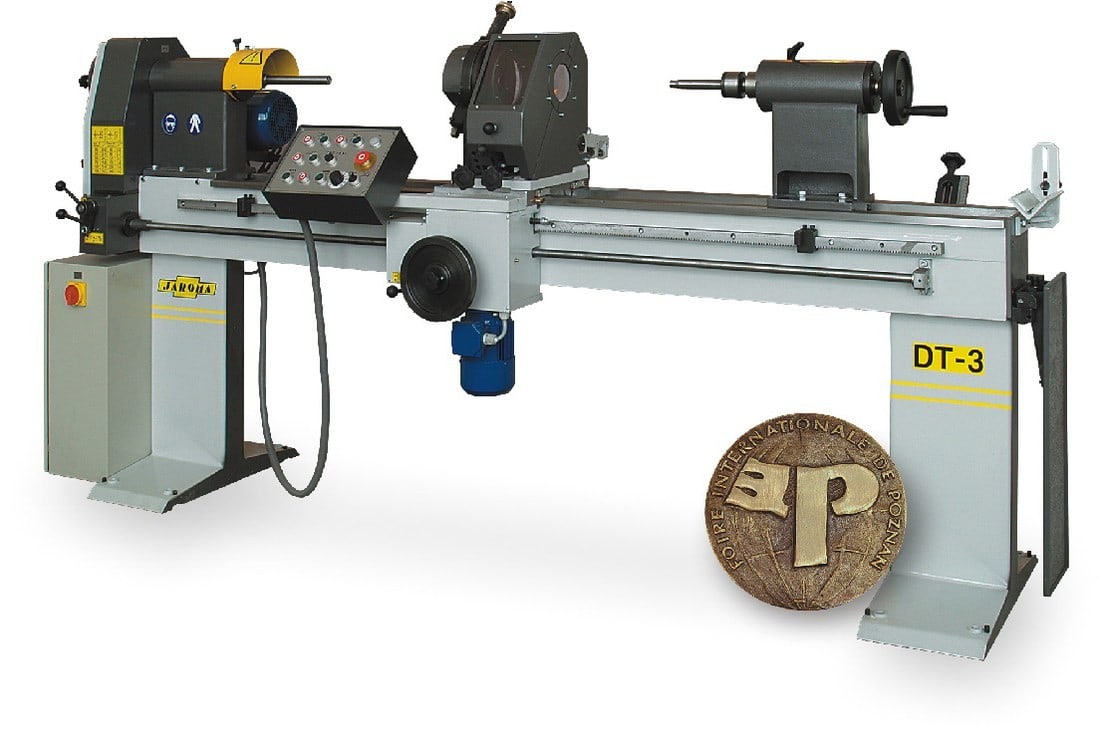

Токарно-фрезерный станок JAROMA DT-3

Токарно-фрезерный станок JAROMA DT-3  Токарно-фрезерный станок DT-3 многофункциональная машина для придания форм заготовке согласно образца, путем профильной обработки древесины. В зависимости от вида используемого агрегата обработку можно производить токарными ножами или фрезами (дисковыми или пальчиковыми). Широкая гамма выполняемых операций позволяет на производство элементов круглых, многогранных, винтовых, пружин и многих других. Станок гарантирует повторение формы образца. Станок предназначен для серийного производства.

Краткое описание станка:

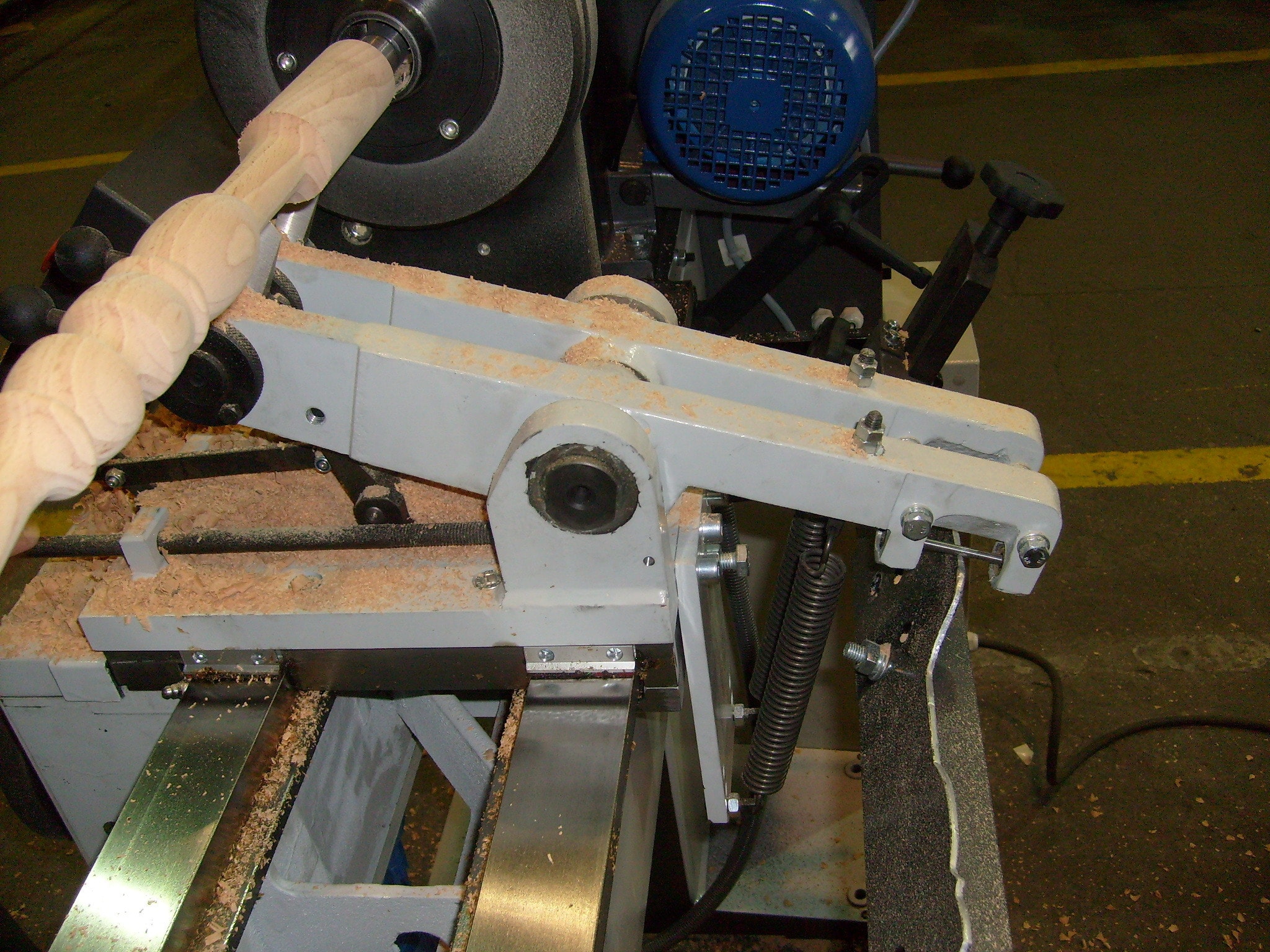

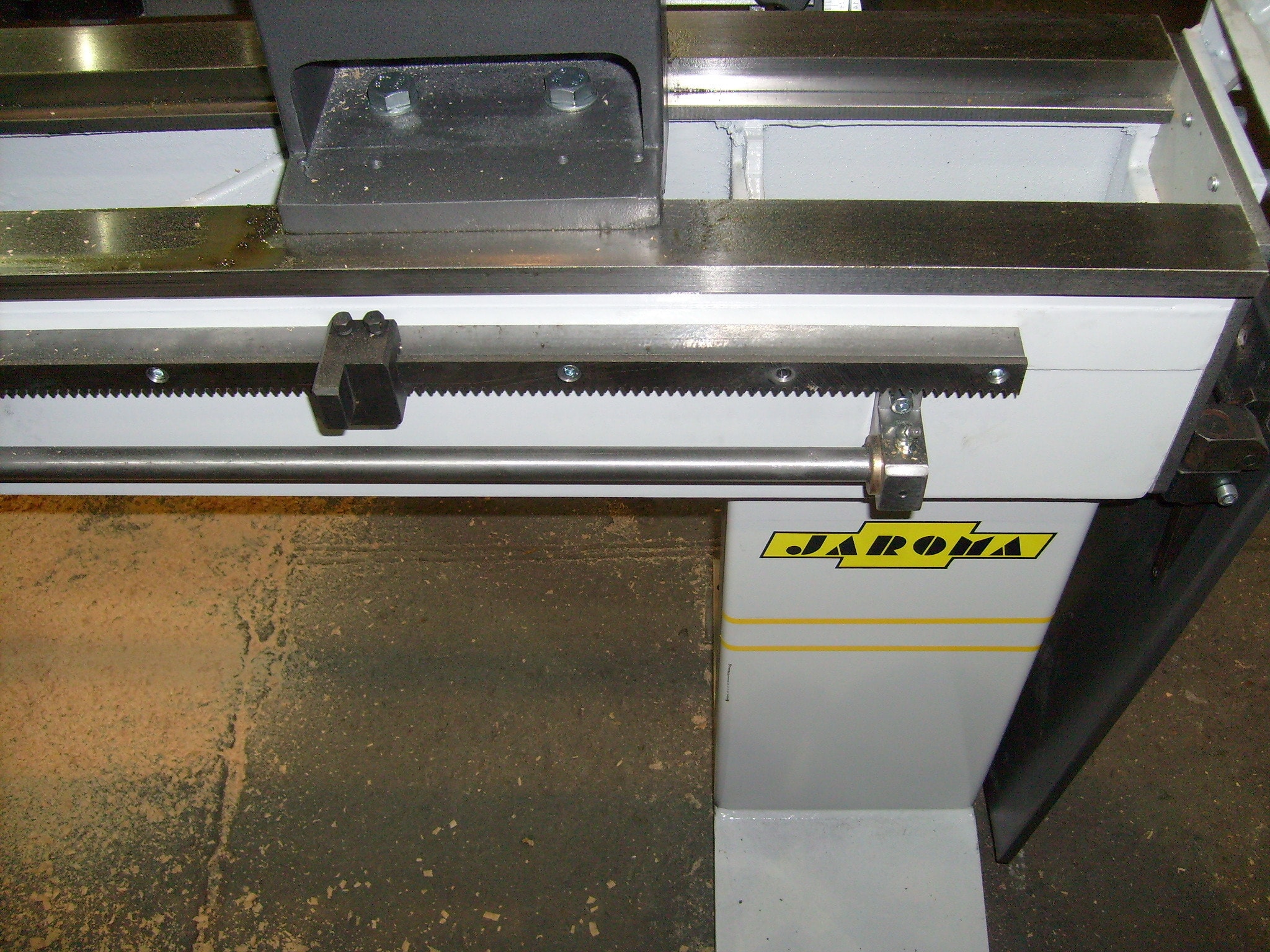

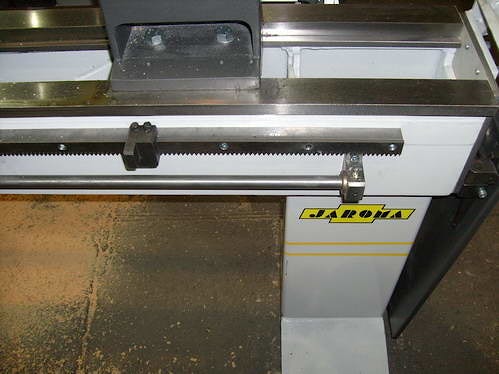

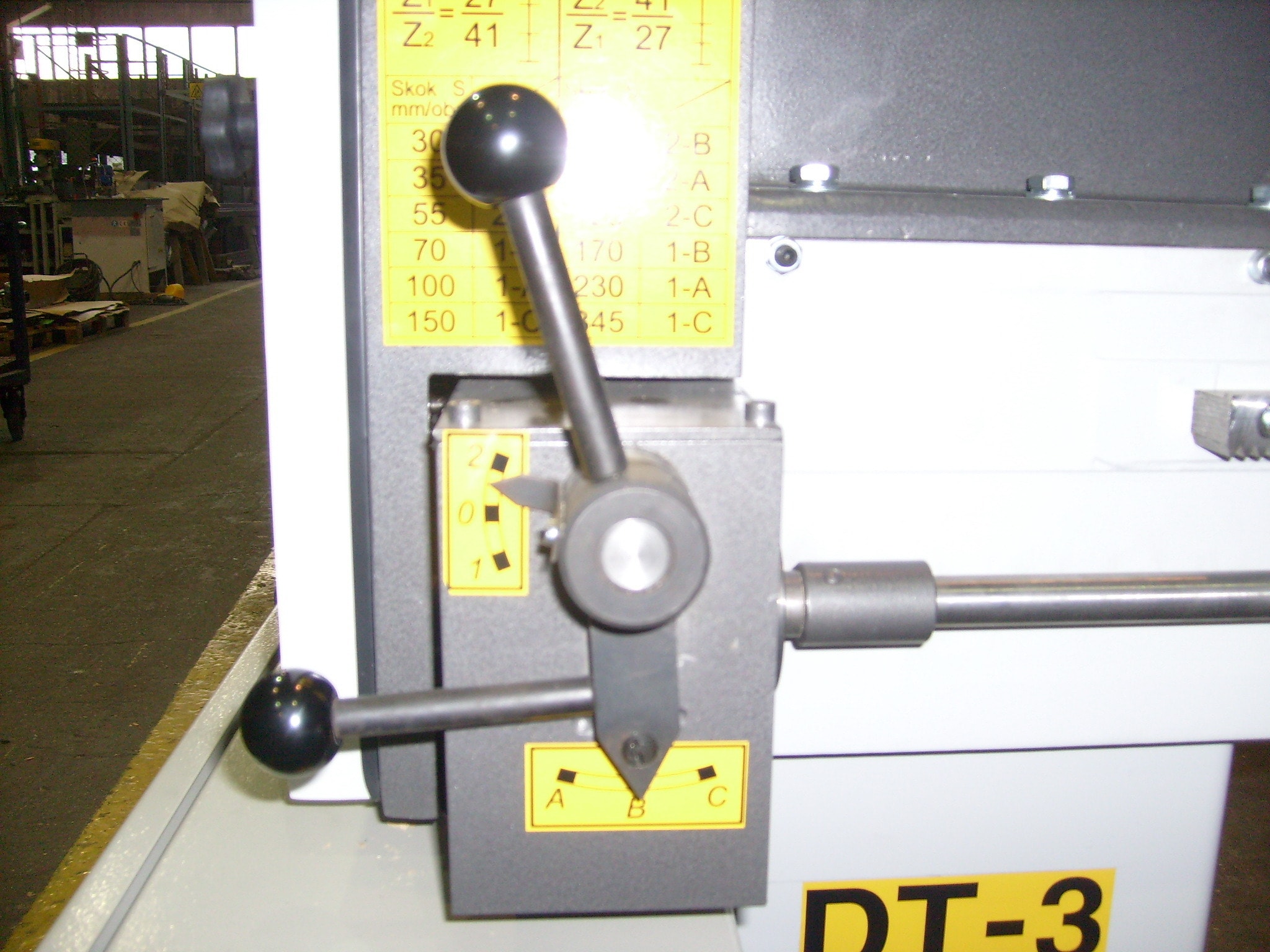

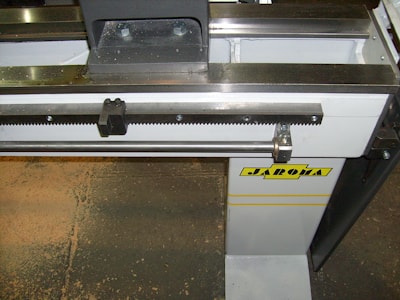

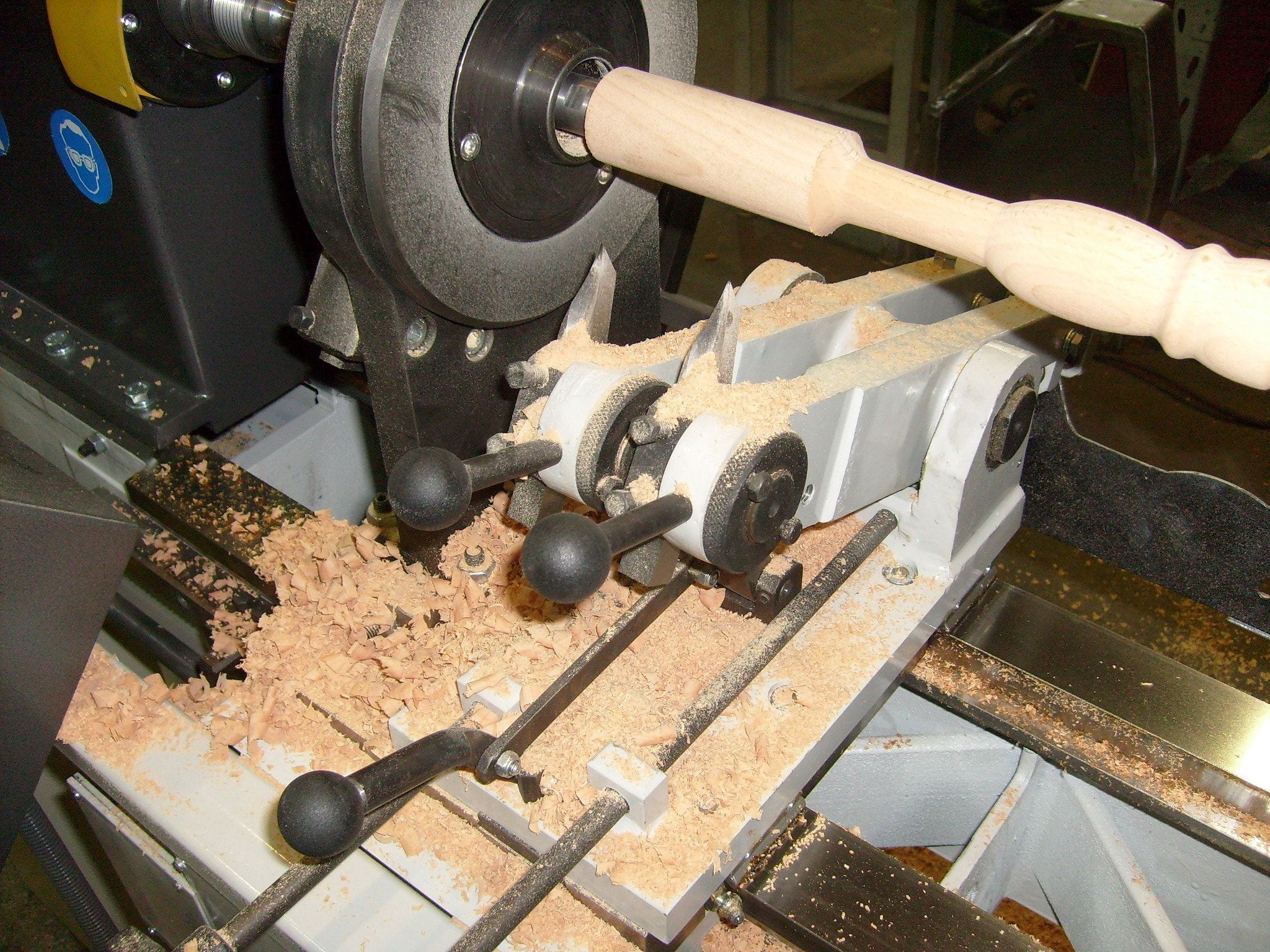

Токарно-фрезерный станок выполнен в виде литого ложа на двух стабильных ногах. На ложе расположен токарный патрон с приводом. Привод осуществляется при помощи клиноременной передачи, с возможностью регулирования натяжения ремня. Задняя бабка перемещается по направляющим и блокируется при помощи двух винтов. Копирование происходит при помощи суппорта и закрепленного на нем фрезерного агрегата или токарной насадки и образца расположенного на задней рейке. В зависимости от используемого агрегата рейку с копиром можно устанавливать под разным углом в промежутке 0-90°. Суппорт оборудован универсальной площадкой позволяющей на быструю переоснастку станка с токарных работ на фрезерные или наоборот путем замены обрабатывающих агрегатов. Привод осуществляется при помощи двигателя или ручного колеса. Исполнение элементов многогранных, спиральных либо других сложных профилей возможно благодаря интегрированной схеме: суппорт, приводной ролик, коробки передач, делительного диска, шпинделя. Станок монтируется на полу при помощи винтов.




Дополнительное оснащение:

- Агрегат обводного фрезерования.

- Агрегат фрезерный- для косообразных детали

- Агрегат поперечного точения, например точения дисков.

Гарантийные обязательства: 12 месяцев

Срок поставки: 4-6 недель (срок поставки может быть уменьшен в зависимости от наличия станка на складе производителя).

Технические характеристики:

Высота центрирующей вилки над ложем, мм270
Макс. диаметр копирования без люнета, мм150
Максимальный диаметр точения (диска), мм500
Макс. размер бруска обрабатываемого без люнета, мм150
Диапазон копирования с люнетом, мм

- круглый

- четырехугольный
25-75

25-60
Макс. расстояние между правой и левой центрирующей вилкой, мм1600
Длина копирования с люнетом, мм1300
Длина копирования с диском четырехщечным, мм1400
Частота вращения, обор./мин.450/950/1440/2880
Мощность главного двигателя, кВт2,2
Мощность двигателя подачи, кВт0,37
Механическая безступенчатая подача, м/мин0-3
Максимальная глубина резания (на сторону), мм

- предварительные ножи

- копировальные ножи
8

5
Потребность по воздуху аспирации, м/сек22
Гнездо шпинделяМорзе 4
Гнездо коникаМорзе 4
Габариты, мм: длина х ширина х высота3000х1200х1300
Вес, кг600


производитель
Jaroma
